Projeto 80

Planta de Casa de Chácara Sobrado com Varanda



Planta de casa

Planta de Casa de Chácara Sobrado com Varanda

Solicite um orçamento agora!
Compre em 10x sem juros - Parcele em até 12x

Descritivo do projeto

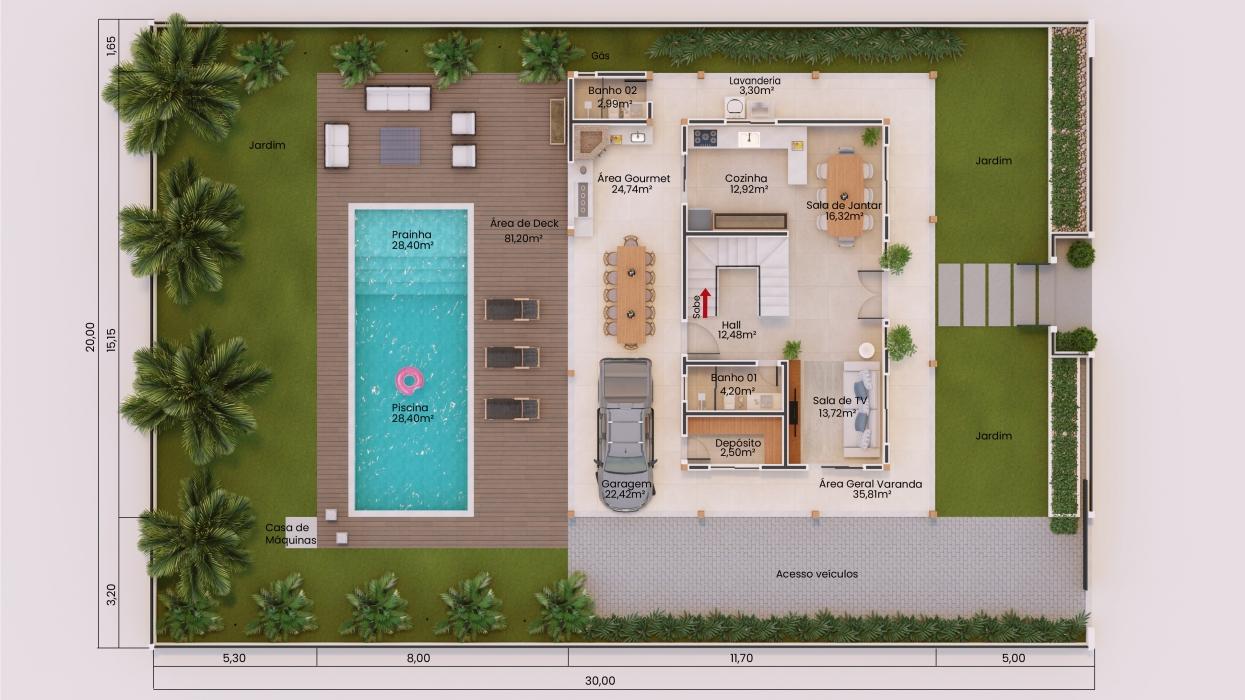

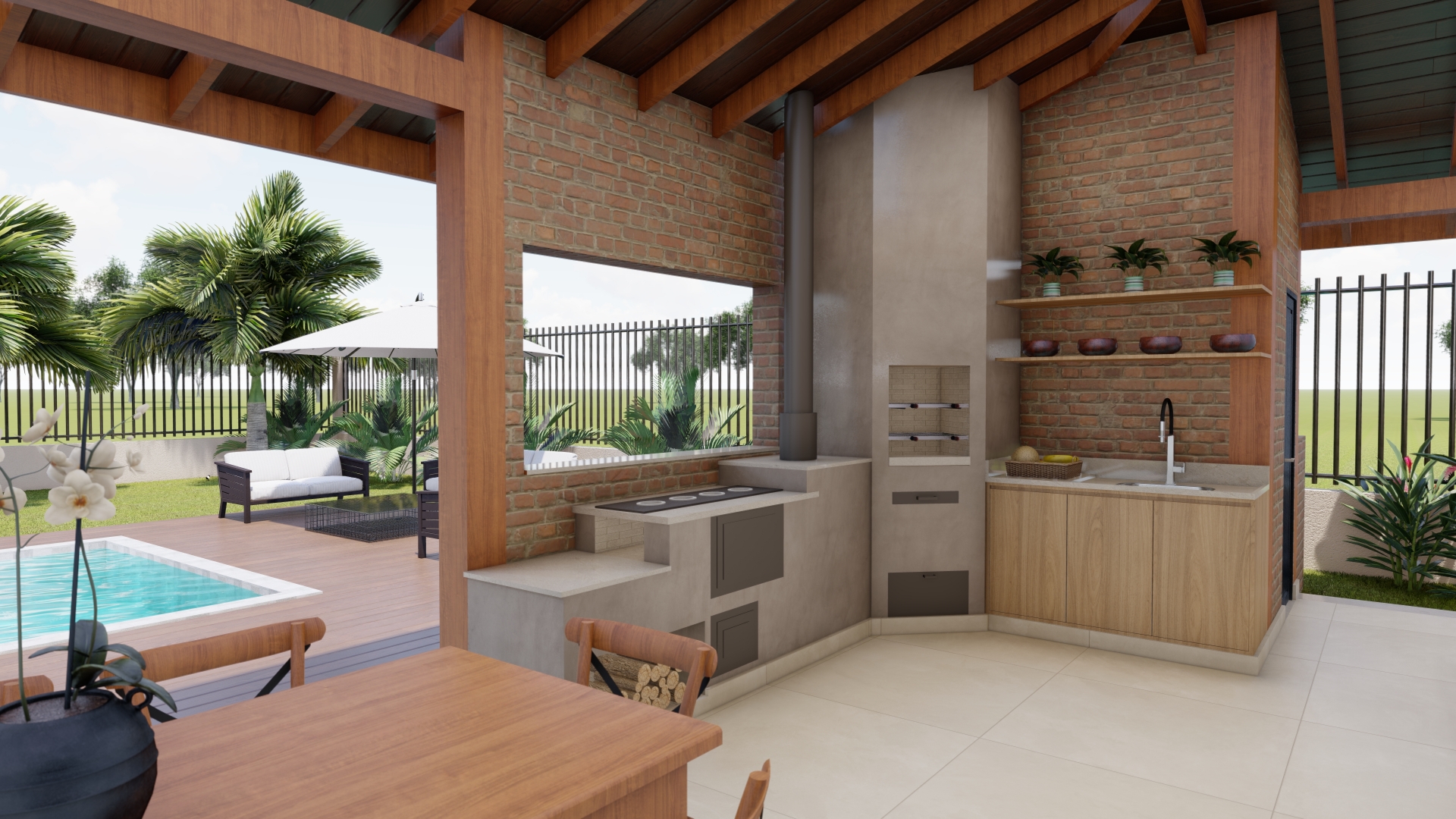

Um sobrado que alia rusticidade e modernidade, este é o Projeto Ref. 80. Em seu pavimento térreo contamos com cozinha, sala de jantar e sala de tv, integradas além de um banho social. Sua área externa conta com varanda e engloba a área gourmet, banho externo, depósito e uma lavanderia discreta. Ainda no jardim o verde integra a casa e cria uma espécie de oásis particular junto a piscina. O pavimento superior possui três dormitórios, sendo uma suíte e os outros dois dormitórios atendidos por um banho social.
Projeto arquitetônico: itens inclusos:
Incluso
Incluso
Incluso
Incluso
Incluso
Incluso
Incluso
Incluso
Incluso
Incluso

Itens opcionais:
Solicite orçamento
Solicite orçamento
Solicite orçamento
Solicite orçamento
Solicite orçamento
Solicite um orçamento agora!
Compre em 10x sem juros - Parcele em até 12x

Especificações técnicas

Área da construção (m²): 231,14
Área do terreno: 20x30
Área Gourmet: 1
Banheiro: 3
Caixa d'água: 02 caixas de 1.000 Litros
Casa de Gás: Para 2 Botijões
Casa de Máquinas: 1
Cozinha: 1
Depósito: 1
Dormitórios: 3
Fachada: Rústica com telhado aparente
Garagem: 1
Hall de Entrada: 1
Janela: Madeira
Lavanderia: 1
Lote: Regular
Pavimento: 2
Piscina: 1
Sala de Jantar: 1
Sala de TV: 1
Suíte: 1
Telha: Cerâmica
Terreno: Plano
Varanda: Sim

Itens inclusos:

  • Projeto arquitetônico
  • Planta de implantação
  • Planta baixa
  • Planta humanizada
  • Planta de cobertura
  • Cortes
  • Fachadas
  • Imagens em fotorrealismo
  • Memorial do cálculo de áreas
  • Quadro das esquadrias

  • Projeto Arquitetônico
    • Planta de implantação: Representa uma vista superior do terreno com a finalidade de identificar a implantação do projeto. Nela constam informações como as medidas gerais do terreno e da residência e os recuos;
    • Planta baixa: É um corte do projeto na horizontal aonde conseguimos identificar todos os detalhes do projeto como: a posição das paredes, dimensões e áreas dos ambientes, os níveis, projeção de beirais , aberturas de portas e janelas, entre outros;

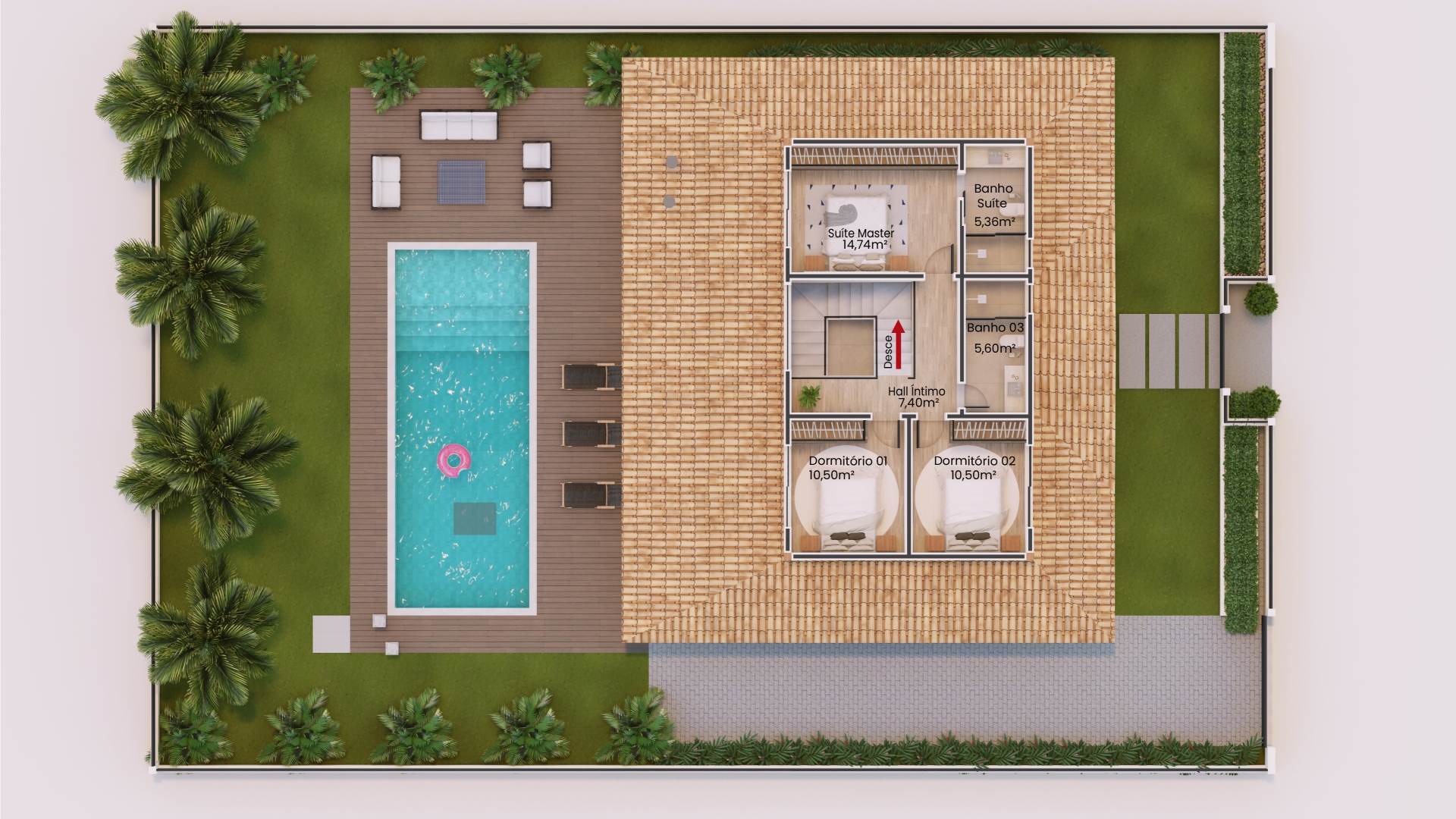

    • Planta humanizada: É uma forma de visualização de projeto que permite ao cliente um jeito abrangente de entender o trabalho. Nesta planta alguns elementos tem destaque de forma diferente, como cores, mobiliário, texturas, paisagismo; *Apenas para projetos prontos
    • Planta de cobertura: Trata-se de uma representação do tipo de cobertura, seu caimento, localização das calhas e indicações dos condutores de coleta pluvial (não é o projeto de água pluvial);
    • Cortes: O corte é uma representação da construção, como se fosse uma fatia, e nele estão descritas as alturas, níveis e todos os detalhes que não são representados na planta baixa;
    • Fachada: São elevações de cada uma das faces exteriores da edificação;
    • Imagens em fotorrealismo: São imagens meramente ilustrativas da proposta em volume do projeto afim de proporcionar o melhor entendimento ao cliente. Compõem todas as imagens de fachada do projeto disponibilizadas no site;
    • Memorial do cálculo de áreas: É um anexo do projeto que mostra detalhadamente com foram calculadas as áreas da residência;
    • Quadro das esquadrias: Trata-se de uma tabela que auxilia na solicitação de orçamentos, pois nela constam as medidas e materiais das portas, janelas e portões indicados em projeto;
    Obs.: O formato do arquivo é em PDF e DWG (que possibilita alterações e inclusões das informações do cliente)

Antes de iniciar a construção, é necessário realizar a aprovação do projeto na sua prefeitura para obtenção do alvará de construção. Para isso, serão necessárias duas assinaturas: a do autor do projeto e da execução. Para as duas assinaturas será preciso contratar um arquiteto ou engenheiro civil da sua cidade (pois geralmente o município só aceita quem possui cadastro) para ser o responsável técnico pela obra, o qual assumirá a responsabilidade pela execução e acompanhamento da mesma.
* Salientamos que é necessário que o cliente possua um engenheiro civil de sua preferência para o calculo estrutural do projeto em questão.

  • Projeto estrutural
  • ART de autor de projeto e de Execução de projeto
  • Trâmites relativos a registro da obra no município/ condomínio
  • Acompanhamento e execução de obra

Os projetos são enviados por email em até 24 horas após a confirmação do pagamento.

* Garantia de aprovação desde que o projeto se enquadre dentro das normas de recuo e do terreno a ser construído. Custo adicional para projetos simplificados.

Deseja alterar esse projeto?

Entre em contato conosco!

Se você tem o sonho de um projeto personalizado, entre em contato com a nossa equipe, temos profissionais qualificados para ajudá-lo.
